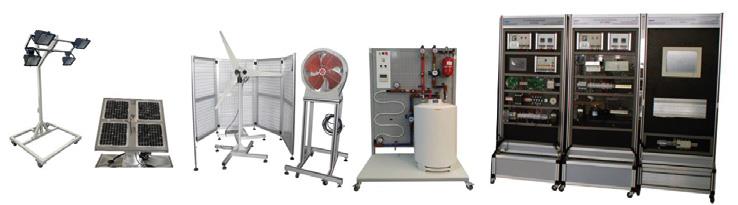

Il laboratorio didattico EB-SWTMCT02 integra in un’unica piattaforma le principali tecnologie di produzione da fonti rinnovabili: solare fotovoltaico, solare termico ed eolico. Progettato per l’apprendimento attivo e il monitoraggio in tempo reale dei parametri climatici e delle performance energetiche, è ideale per scuole, ITS, enti di formazione e laboratori universitari.

Caratteristiche principali:

• Sistema combinato solare fotovoltaico, eolico e solare termico
• Monitoraggio in tempo reale tramite software con interfaccia industriale
• Modulo solare con inseguitore solare automatico e sensori integrati
• Sensori meteo: velocità e direzione del vento, radiazione solare, temperatura, umidità, pressione atmosferica, CO₂
• Turbina eolica da 100W, diametro 1,2m, 3 pale in fibra di nylon, generatore a magneti permanenti
• Collettore solare piano con serbatoio da 80 litri per produzione di acqua calda
• Ventilatori assiali per simulazione vento, con controllo digitale della velocità
• Inverter off-grid con uscita 220V e potenza 300W
• Interfaccia di controllo tramite PC industriale touch screen da 19”
• Cabina di controllo in tre moduli con inverter, batterie, strumenti di misura e interfaccia RS485

Funzionalità avanzate:

• Inseguitore solare con auto-orientamento in funzione della fonte luminosa

• Software di configurazione con acquisizione e analisi dati integrata
• Simulazione completa di generazione e distribuzione dell’energia
• Esperimenti pratici guidati: produzione elettrica da solare ed eolico, misurazione ambientale, controllo angoli pannello, velocità ventilatori, test collettore termico
• Interfaccia utente intuitiva per studenti e docenti
• Comunicazione tra moduli via protocollo Modbus RTU (RS485)

Esperimenti didattici inclusi:

1. Generazione fotovoltaica (simulata)

2. Generazione eolica (simulata)

3. Sistema ibrido vento/sole

4. Misure ambientali (radiazione, vento, temperatura, umidità, pressione, CO₂)

5. Controllo automatico inseguitore solare

6. Analisi dati via software con visualizzazione in tempo reale

7. Test efficienza collettore termico
