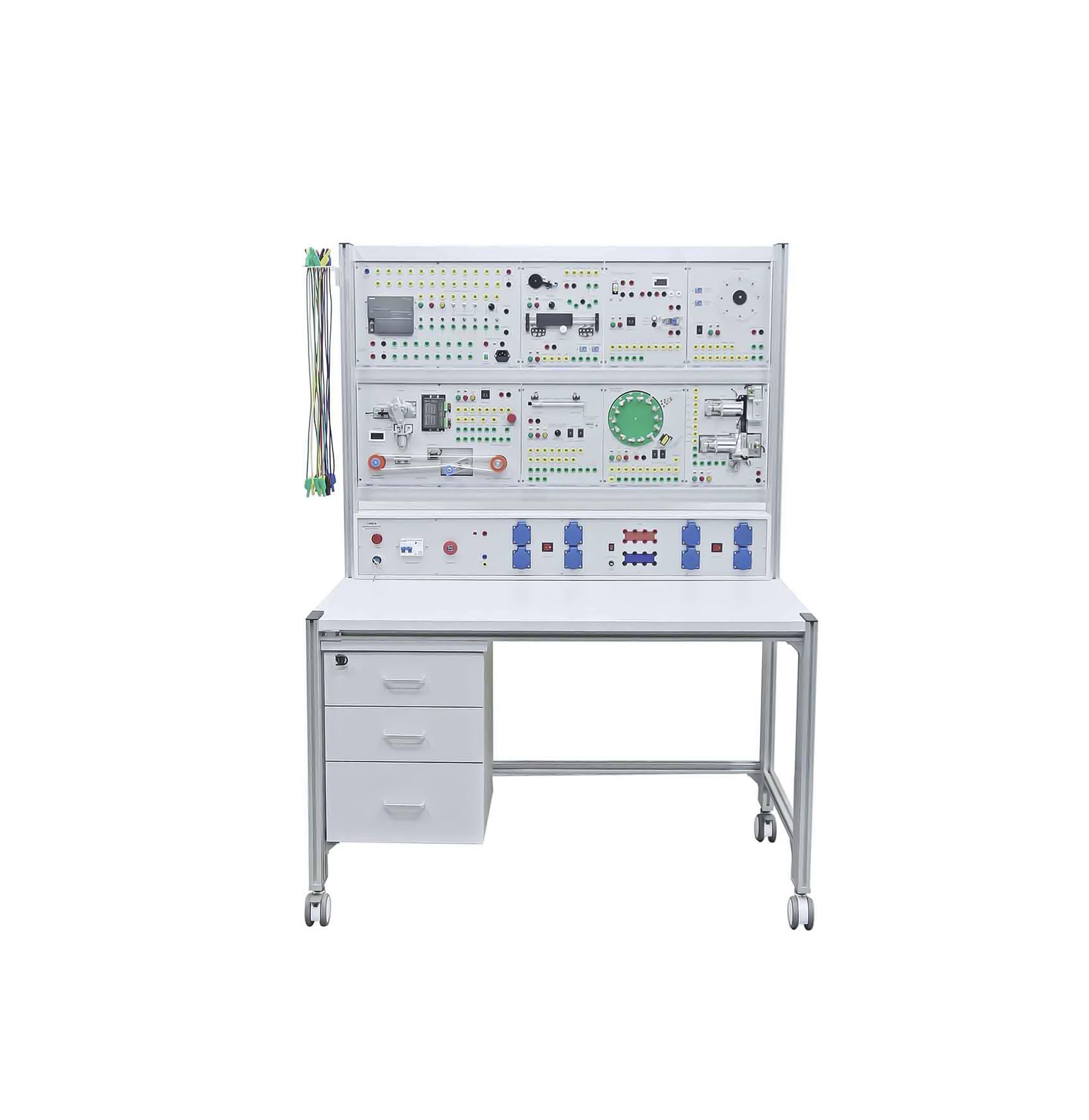

Questo laboratorio è l’ideale per lo studio avanzato sull’utilizzo di PLC e su come sono collegati in rete con sensori e attuatori. Le nozioni e il funzionamento dei sistemi PLC vengono studiati utilizzando una moltitudine di esempi, spiegazioni, esercizi e compiti pratici.
I dispositivi di programmazione sono disponibili per il controllo del movimento con un'eccellente prestazione dinamica che simula in modo realistico il sistema di controllo dell'automazione utilizzato realmente nell’industria.
Il telaio adotta profili standard in alluminio con un design modulare del pannello sperimentale, rendendo facile costruire diverse combinazioni di esperimenti sulla struttura flessibile a due strati. Tutte le parti superiori sono rimovibili, inclusi il modulo sperimentale, il modulo di alimentazione e il supporto del telaio.
Tutti i terminali sono disposti su un pannello composito stampato con prese di sicurezza da 4 mm e collegati tramite connettori sigillati e a spina. L'unità completa è mobile con ruote bloccabili poste alla base ed è possibile ampliarlo con i diversi moduli Edu village.

Contenuti didattici:
Unità principale PLC
• Studio e applicazione del software di programmazione STEP 7
• Creazione di elenchi di istruzioni
• Linguaggi di programmazione STL, LAD e FBD
• Programmazione di operazioni binarie
• Programmazione di contatori e temporizzatori, funzioni di confronto e aritmetiche
• Struttura del programma, chiamata delle subroutine
• Avviamento e test

Sistema dinamico per le dimostrazioni
• Sistema di controllo per macchina per verniciatura a spruzzo
• Sistema di controllo per macchina da taglio
• Sistema di controllo per il movimento del motore passo-passo
• Sistema di controllo per magazzino utensili CNC
• Sistema di controllo termostatico a ciclo chiuso
• Sistema di controllo automatico per macchina per punzonatura
• Sistema di controllo per il sollevamento elettromagnetico
