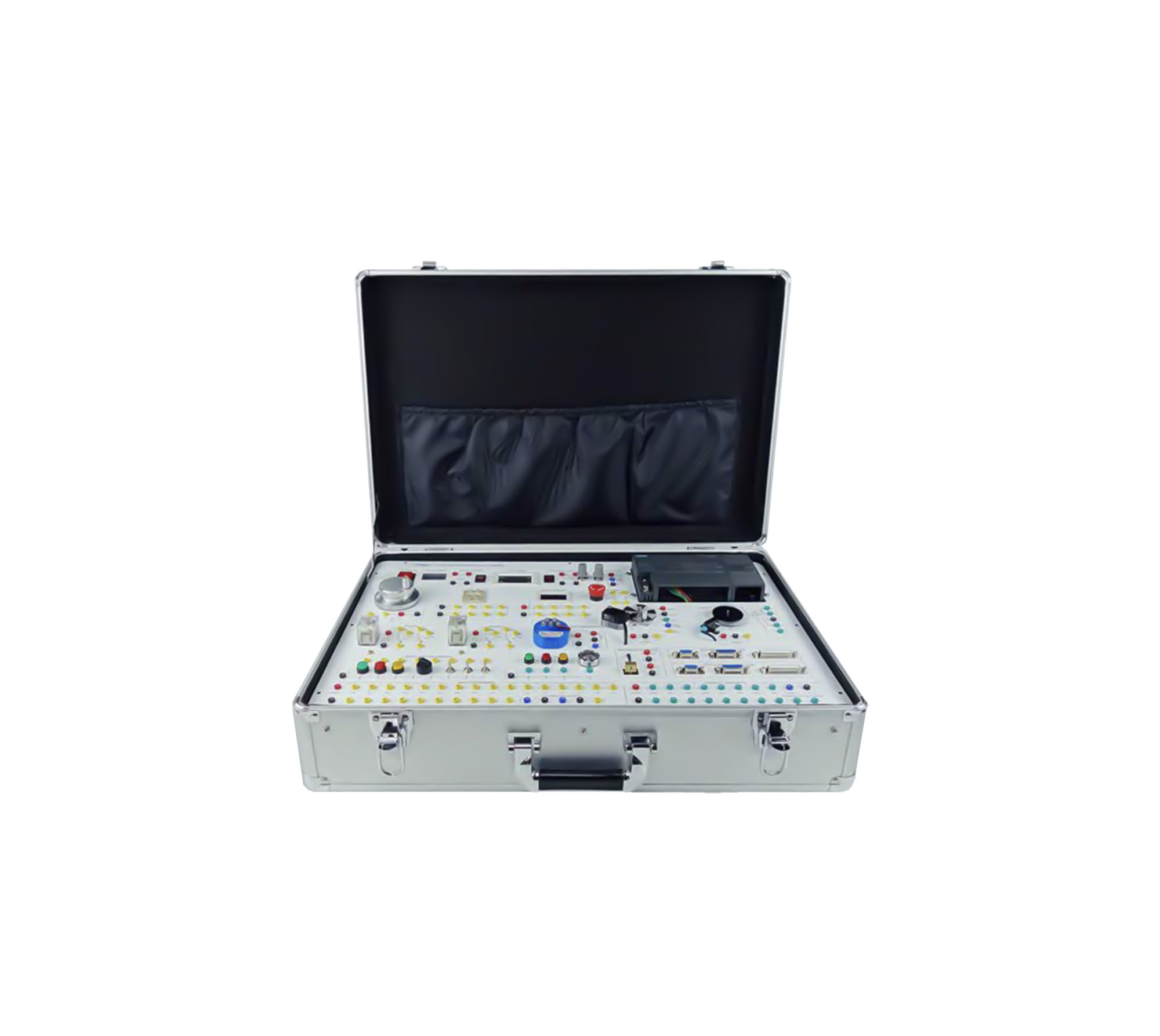

Il Laboratorio Didattico Universale per PLC è una soluzione completa per l’apprendimento della programmazione e del controllo tramite PLC (Controllore Logico Programmabile). Questo sistema è contenuto in un robusto case portatile in lega di alluminio, progettato per offrire un ambiente di apprendimento pratico e versatile, ideale per corsi universitari, scuole tecniche, e formazioni professionali.

Fornito con un PLC Siemens, il laboratorio include una varietà di componenti per la gestione di segnali di input e output sia digitali che analogici, permettendo agli studenti di sviluppare una comprensione approfondita delle tecniche di automazione industriale. Il sistema supporta anche la comunicazione seriale, consentendo l'interfacciamento con unità di programmazione esterne. Ogni terminale è facilmente accessibile tramite prese di sicurezza da 2 mm per garantire un'esperienza di apprendimento chiara e sicura.


Caratteristiche principali:

• Case portatile in lega di alluminio per facilità di trasporto e durabilità.

• PLC Siemens (Relay 26DI/18DO, 2AI/1AO) per un'esperienza di programmazione autentica.

• Collegamenti sicuri con terminali a prese di sicurezza da 2 mm per un utilizzo facile e sicuro.

• Tre tipi di comunicazione seriale per connessioni rapide con unità di programmazione esterne.

• Unità dimostrative dinamiche per una comprensione pratica dei processi di automazione.

Contenuti Didattici:
Il laboratorio è progettato per permettere l’apprendimento di una vasta gamma di applicazioni industriali. Gli studenti acquisiranno competenze pratiche nella programmazione e gestione dei PLC per sistemi di automazione complessi. Di seguito, i principali contenuti didattici che il laboratorio offre:

1. Sistemi di sicurezza e allarmi:

   • Arresto di emergenza e gestione allarmi in ambienti industriali.

2. Programmazione e controllo dei motori:

   • Controllo delle rotazioni del motore passo-passo.

   • Impostazione e controllo dell'angolo del motore passo-passo.

   • Controllo della velocità continua del motore passo-passo.

   • Controllo dei motori DC senza spazzole (brushless), inclusi avanzamento/retro e controllo della velocità.

3. Monitoraggio e visualizzazione:

   • Visualizzazione continua della velocità del motore DC brushless.

   • Conteggio degli impulsi con generatore manuale a fase AB.

   • Conteggio degli impulsi a fase singola del motore DC brushless.

4. Controllo di segnali analogici:

   • Ingresso di segnali analogici tramite potenziometro e trasformatore di temperatura.

   • Controllo termoregolato a ciclo chiuso per il blocco di riscaldamento.

5. Simulazione e programmazione avanzata:

   • Assegnazione degli indirizzi di programmazione del modulo esteso.

   • Codifica e decodifica dei segnali di input.

   • Gestione di motori passo-passo e motori DC per applicazioni industriali avanzate.

6. Tecnologia dei sensori:

   • Utilizzo di sensori per monitoraggio della velocità, posizione e temperatura.

   • Tecniche di rilevamento tramite sensori a fibra ottica, sensori di metallo e sensori per segnale di colore.

Punti di forza del laboratorio:

• Progettato per la formazione pratica: gli studenti lavorano direttamente con componenti industriali reali, apprendendo metodologie applicabili nel mondo del lavoro.

• Flessibilità modulare: il laboratorio consente di aggiungere facilmente altri moduli per espandere le capacità didattiche.

• Facile da utilizzare: con un’interfaccia intuitiva e un design sicuro, il laboratorio è perfetto per esperimenti didattici complessi, incentrati su pratiche di automazione moderne.

Obiettivi Formativi:

• Acquisire competenze pratiche nella programmazione PLC: gli studenti imparano come utilizzare PLC Siemens per il controllo di motori e sistemi automatici.

• Sviluppare capacità di diagnosi e risoluzione dei problemi: con il laboratorio che offre diverse modalità di guasto, gli studenti imparano a simulare e risolvere malfunzionamenti tipici in sistemi automatizzati.

• Preparazione all'automazione industriale avanzata: grazie all'esperienza pratica con circuiti di controllo complessi, gli studenti sono pronti a lavorare in ambienti industriali reali.

Il Laboratorio Didattico per PLC Siemens è una risorsa completa per studenti e professionisti che desiderano acquisire competenze pratiche nel campo dell'automazione e del controllo dei processi industriali. Grazie alla sua struttura modulare, alla varietà di esperimenti pratici, e all'accesso diretto al PLC Siemens, questo laboratorio è l’ideale per prepararsi ad affrontare con successo le sfide dell'industria 4.0.
