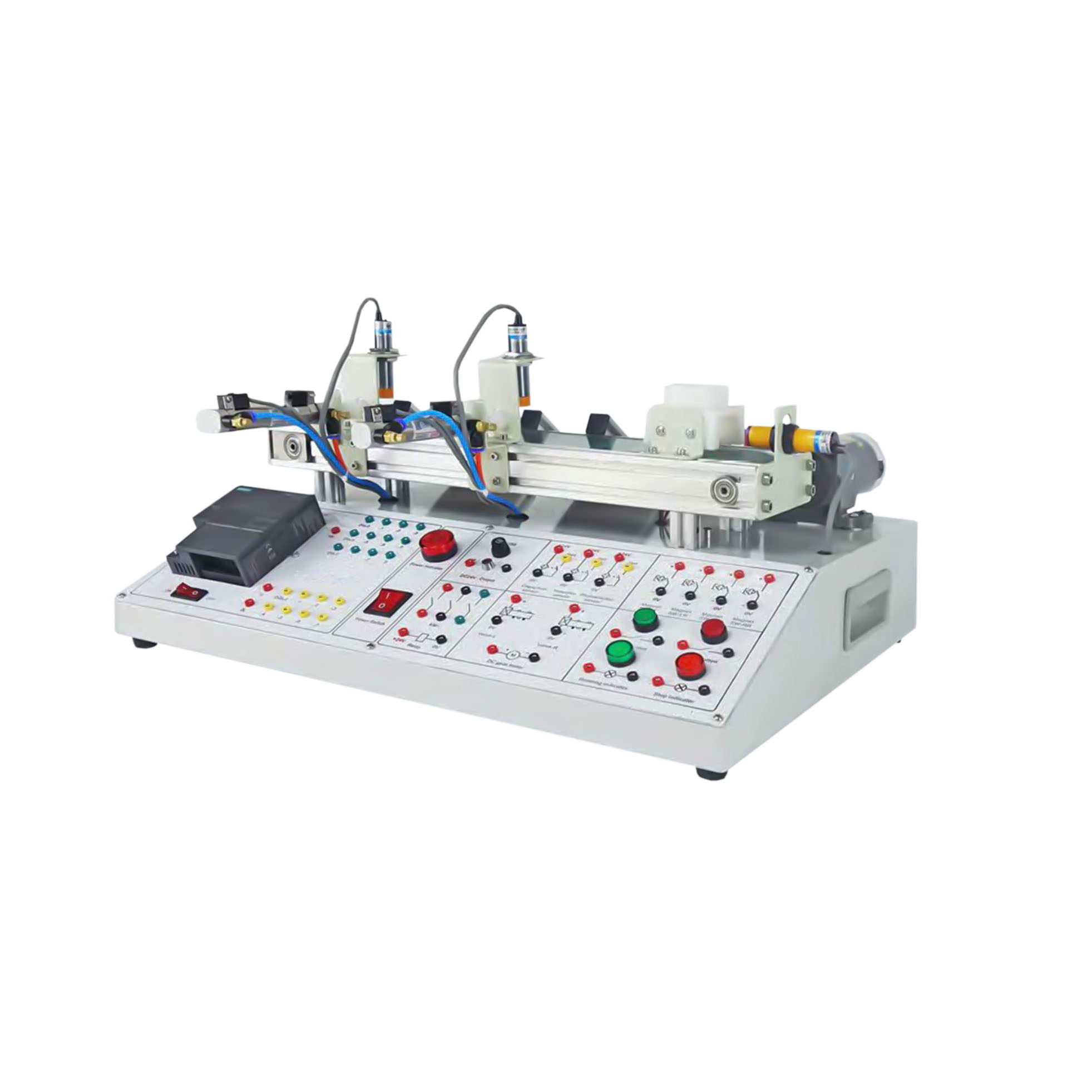

Il Laboratorio Didattico per l’Utilizzo di un Nastro Trasportatore offre un'opportunità unica per esplorare e apprendere le applicazioni pratiche di un sistema automatizzato di trasporto e smistamento. Progettato per l'uso didattico, questo laboratorio integra un nastro trasportatore compatto con funzioni avanzate di smistamento e rilevamento, rendendolo ideale per l'educazione nell'automazione industriale e nel controllo dei processi.
Questo sistema include un motore a ingranaggi da 24V DC, controllato tramite un PLC Siemens S7-200, e comprende attuatori pneumatici, sensori di prossimità e una piattaforma di trasferimento meccanico che simula l'operatività di un vero impianto industriale. Il design modulare e portatile lo rende facilmente trasportabile e pratico da utilizzare in ambienti di formazione e laboratori.
Caratteristiche del Laboratorio:
-
Design Compatto e Portatile: Struttura facilmente trasportabile con guarnizioni in gomma, perfetta per l’utilizzo in ambienti didattici.
-
Controllo Elettrico e PLC Siemens S7-200: Permette di gestire in modo preciso e programmabile le operazioni del nastro trasportatore e delle relative funzioni di smistamento.
-
Sensori di Rilevamento: Inclusi sensori fotoelettrici, induttivi e capacitivi per il rilevamento e il controllo dei pezzi lungo il nastro trasportatore.
-
Attuatore Pneumatico: Utilizzato per la gestione del flusso e del movimento dei pezzi.
-
Motore a Ingranaggi 24V DC: Aziona il nastro trasportatore garantendo un movimento fluido e preciso.
Contenuti Didattici:
-
Controllo del Motore DC e del Riduttore: Studio e gestione delle operazioni del motore a corrente continua per il funzionamento del nastro trasportatore.
-
Comprensione del Funzionamento e Uso dei Sensori: Introduzione ai sensori di rilevamento, con particolare attenzione ai sensori fotoelettrici, induttivi e capacitivi, e come utilizzarli in un ambiente automatizzato.
-
Assemblaggio e Funzionalità dei Sensori: Apprendimento delle tecniche per assemblare e testare i sensori, garantendo un corretto funzionamento del sistema di rilevamento.
-
Struttura Meccanica del Meccanismo del Nastro Trasportatore: Studio della struttura fisica e del design meccanico che consente il movimento e il trasporto dei materiali lungo il nastro.
-
Creazione di Elenchi di Istruzioni: Introduzione alla programmazione di base del PLC, con creazione e gestione di elenchi di istruzioni per il controllo delle operazioni.
-
Linguaggi di Programmazione STL, LAD e FBD: Studio dei principali linguaggi di programmazione utilizzati per la gestione e il controllo dei PLC: STL (Structured Text Language), LAD (Ladder Diagram), e FBD (Function Block Diagram).
-
Avviamento e Test: Test del sistema in fase di avviamento per verificare il corretto funzionamento del nastro trasportatore, dei sensori e dei sistemi di smistamento.
-
Assemblaggio, Configurazione e Test di Cilindri e Valvole Pneumatiche: Comprensione del funzionamento del sistema pneumatico, con assemblaggio e configurazione dei cilindri e delle valvole pneumatiche per il controllo del movimento e della pressione.
Vantaggi del Laboratorio:
-
Apprendimento Pratico: Gli studenti hanno l'opportunità di lavorare con sistemi reali di automazione, acquisendo competenze concrete.
-
Competenze Tecniche Complete: Dal controllo dei motori al funzionamento dei sensori, gli studenti imparano a progettare, programmare e testare sistemi di automazione complessi.
-
Sistema Modularizzato: Facile da adattare a diverse esigenze didattiche, con la possibilità di aggiungere componenti o esperimenti personalizzati.
-
Sicurezza e Affidabilità: Il sistema è progettato per operare in totale sicurezza, con protezioni adeguate e componenti di qualità industriale.
Il Laboratorio Didattico per l’Utilizzo di un Nastro Trasportatore con Funzionalità di Smistamento rappresenta una soluzione formativa avanzata, ideale per gli studenti che vogliono acquisire competenze pratiche nel controllo industriale e nell’automazione dei processi. Grazie alla sua versatilità e design compatto, questo laboratorio consente un'esperienza formativa completa, utile per sviluppare le capacità necessarie per operare nel campo della meccatronica e dell’automazione industriale.
