Laboratorio automatico e modulare per la produzione flessibile

Laboratorio automatico e modulare per la produzione flessibile

EV-AMFP
Industria 4.0

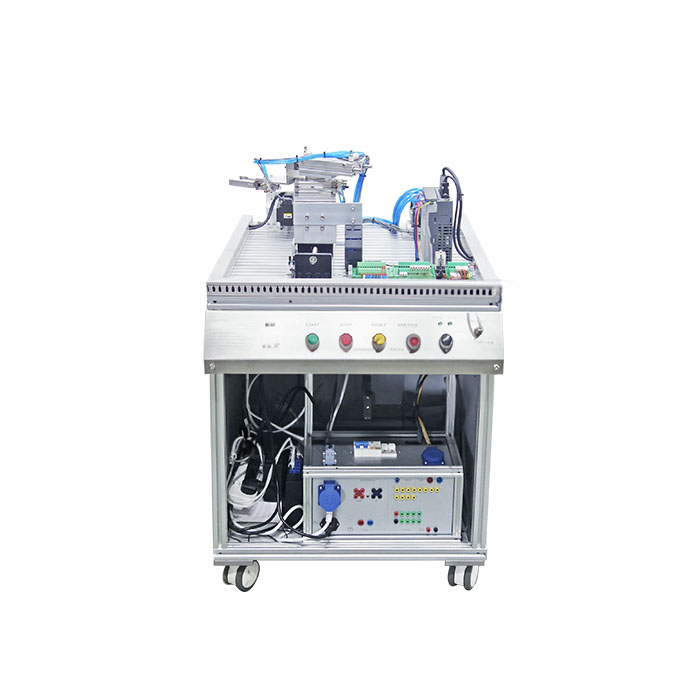

Il laboratorio offre una soluzione completa per lo studio dell'automazione delle moderne industrie e integra una varietà di applicazioni tecnologiche, tra cui tecnologie meccaniche, elettriche, elettroniche, informatiche, dei sensori e delle interfacce, ecc.
Vengono utilizzati componenti e metodi di controllo di grado industriale per dimostrare pienamente il sistema di produzione modulare; sono inclusi fino a nove postazioni modulari, ognuna con il proprio obiettivo, che coprono il monitoraggio e l'alimentazione, la rilevazione e lo scarto dei rifiuti, la manipolazione, l'elaborazione, il trattamento termico e la marcatura simulata, il buffering, il trasferimento, il montaggio e lo stoccaggio stereoscopico.
I cavi dei segnali di input e output di ogni attuatore sono collegati a porte seriali per una connessione rapida al PLC.
Le porte di input e output del PLC sono collegate a spine di sicurezza da 4 mm per l'espansione delle funzioni. L'unità PLC può essere utilizzata non solo per il controllo logico della stazione modulare, ma può anche essere utilizzata come un'unità indipendente per applicazioni di programmazione esterne.
Tutte le stazioni possono essere combinate con altre per creare diversi sistemi; l'unità completa ha una struttura in profili di alluminio, inoltre è dotata di ruote, con freni, per essere facilmente trasportata.



Contenuti didattici:



Utilizzo della Struttura Meccanica
• Meccanismo di alimentazione a singolo pezzo formato da cilindro biassiale e guida scanalata
• Meccanismo di trasferimento formato da motore a ingranaggi a corrente continua e nastro trasportatore
• Meccanismo di manipolazione formato da cilindro rotativo e pinza pneumatica
• Meccanismo di movimento intermittente formato da motore passo-passo e gradino
• Meccanismo di foratura e marcatura simulata formato da cilindro biassiale e motore a corrente continua
• Meccanismo di manipolazione alternante formato da cinghia sincrona e pinza pneumatica
• Meccanismo di buffering del pezzo formato da trasportatore e due cilindri biassiali
• Manipolazione in posizioni multiple correlata al manipolatore
• Meccanismo di scarico a singolo pezzo formato da cilindro biassiale e cilindro compatto
• Posizionamento automatico dei pezzi nel magazzino stereoscopico formato da vite a due assi e manipolatore
• Meccanismo di feedback dei dati formato da sensore e magazzino.



Utilizzo della Struttura Pneumatica
• Cilindro: attuatore pneumatico
• Scheda del bus: distribuzione della sorgente d'aria per la valvola a solenoide
• Valvola a solenoide: per il controllo elettrico del meccanismo meccanico
• Valvola di regolazione della velocità a valvola a farfalla: per il controllo del flusso d'aria
• Filtro: controllo della pressione e filtrazione dell'acqua
• Compressore d'aria: generatore di pressione dell’aria



Utilizzo del Controllo Elettrico
• Sistema di controllo logico programmabile Siemens S7-200
• Sensori: sensore magnetico, sensore a fibra ottica, sensore riflettente, sensore analogico, sensore fotoelettrico,
sensore laser, sensore per segnali di colore, sensore di metallo, finecorsa, sensore a scanalatura di finecorsa, microinterruttore, ecc.
• Alimentazione e pannello operativo
• Modulo del controllore, modulo dell'interfaccia, indicatori, ecc



Programmazione
• Struttura sequenziale, struttura selettiva e struttura ciclica
• Controllo del movimento del cilindro realizzato mediante cambio di valore, controllo del motore a ingranaggi,
controllo degli indicatori

• Controllo del motore passo-passo e controllo del motore servo mediante impulsi
• Ricezione dei dati del sensore mediante valore analogico, controllo dell'angolo di conduzione SCR
• Scambio di dati realizzato tramite fieldbus
• Misura e controllo dell'interfaccia uomo-macchina
